Introduction

Basic Approach for Large Vocabulary Speech Recognition

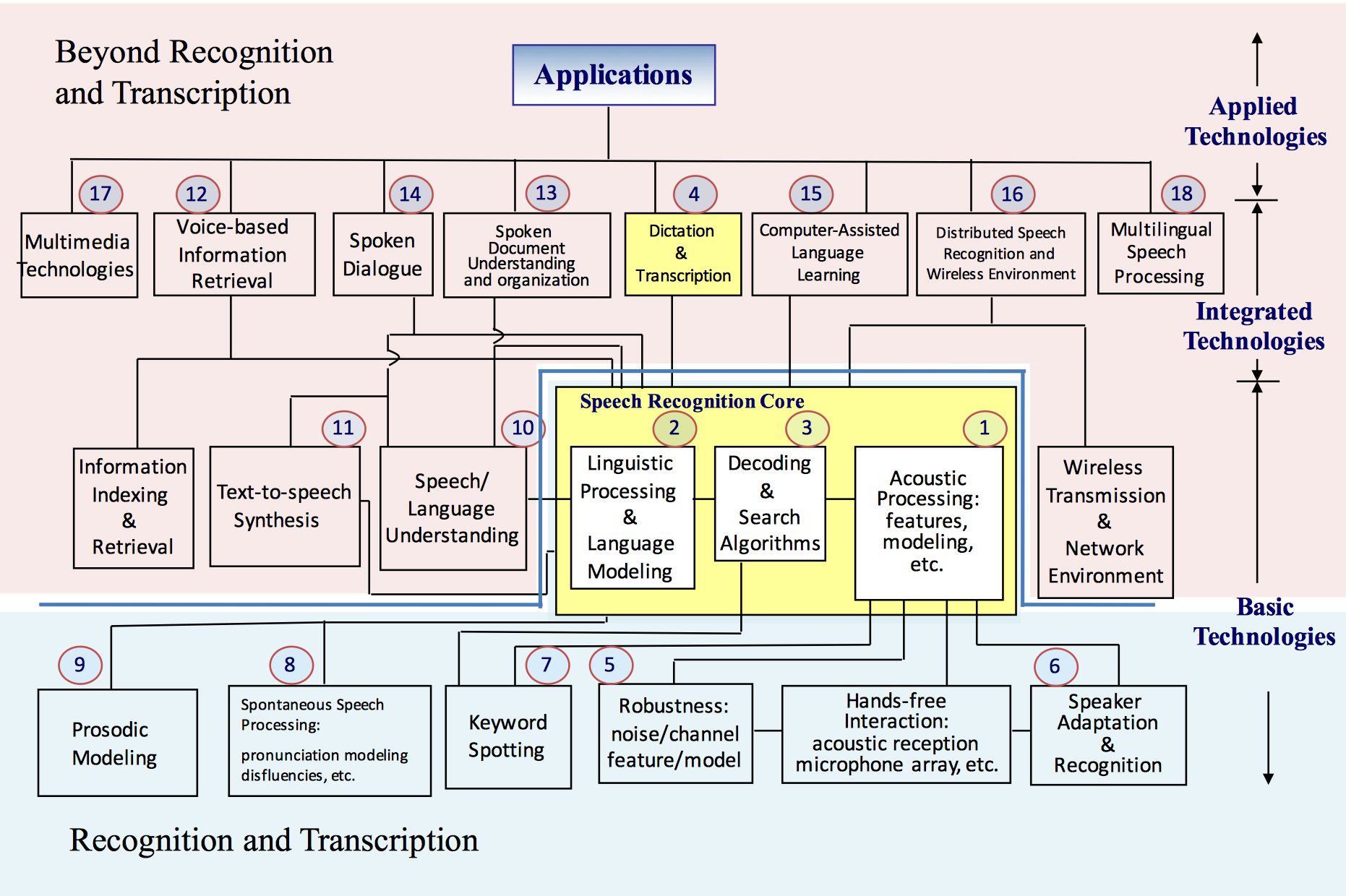

Hierarchy of Research Areas

Reference

• 李琳山 - 語音處理概論 1.0
• 李琳山 - 語音處理概論 3.0 Map of Subject Areas

Signal Preprocessing

Audio Waveform

Transcription: "mining a year of speech"

MFCC

• Mel-frequency cepstral coefficients
• 在語音辨識和語者辨識方面，最常用到的語音特徵就是「梅爾倒頻譜係數」，此參數考慮到人耳對不同頻率的感受程度，因此特別適合用在語音辨識

Pre-emphasis

將語音訊號 $s(t)$ 通過一個高通濾波器

$$ s'(t) = s(t) - a \cdot s(t-1),\ 0.9 \leq a \leq 1.0$$

Framing & Windowing

Frame blocking

• N samples => frame (N = 256 or 512)
• A frame covers 20~30 ms with overlapping

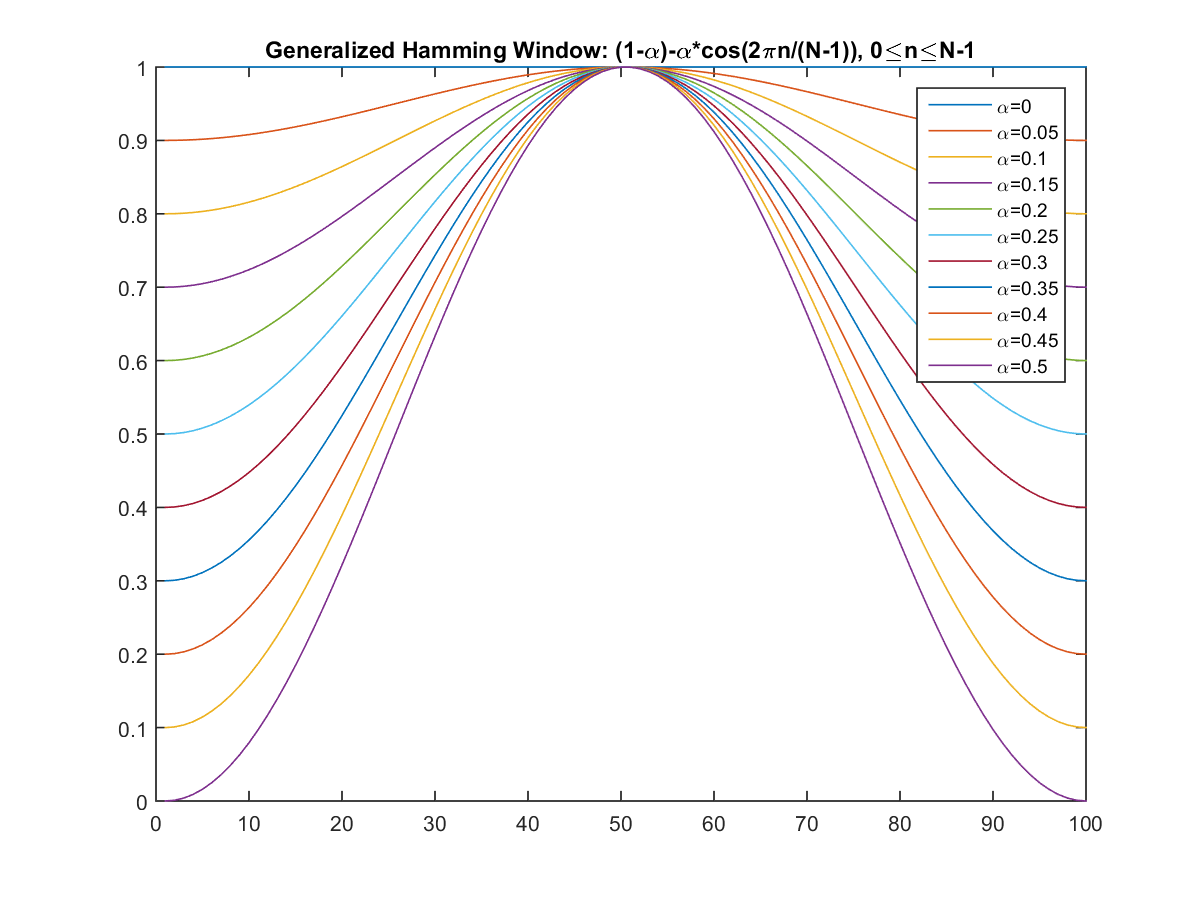

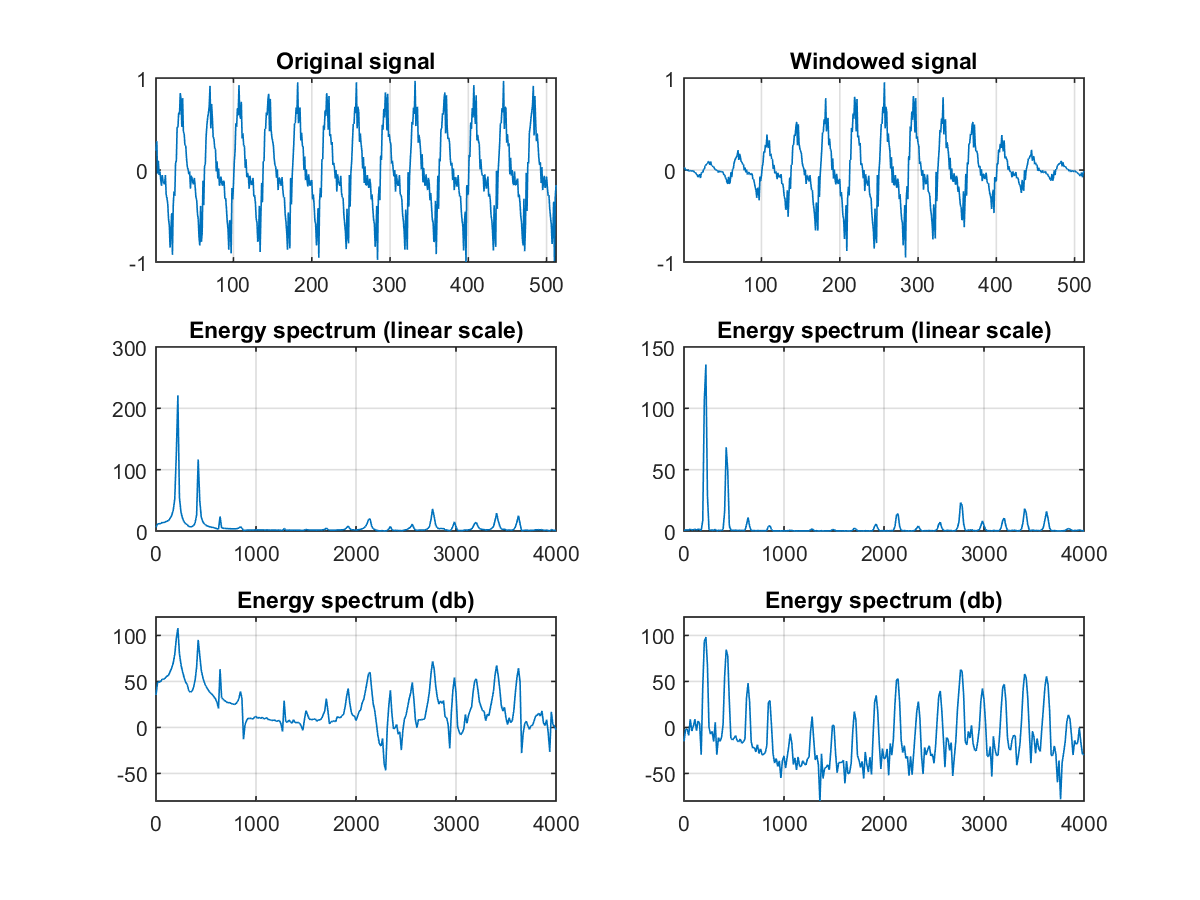

Hamming window

• Multiply framed signals with a window

Hamming Window

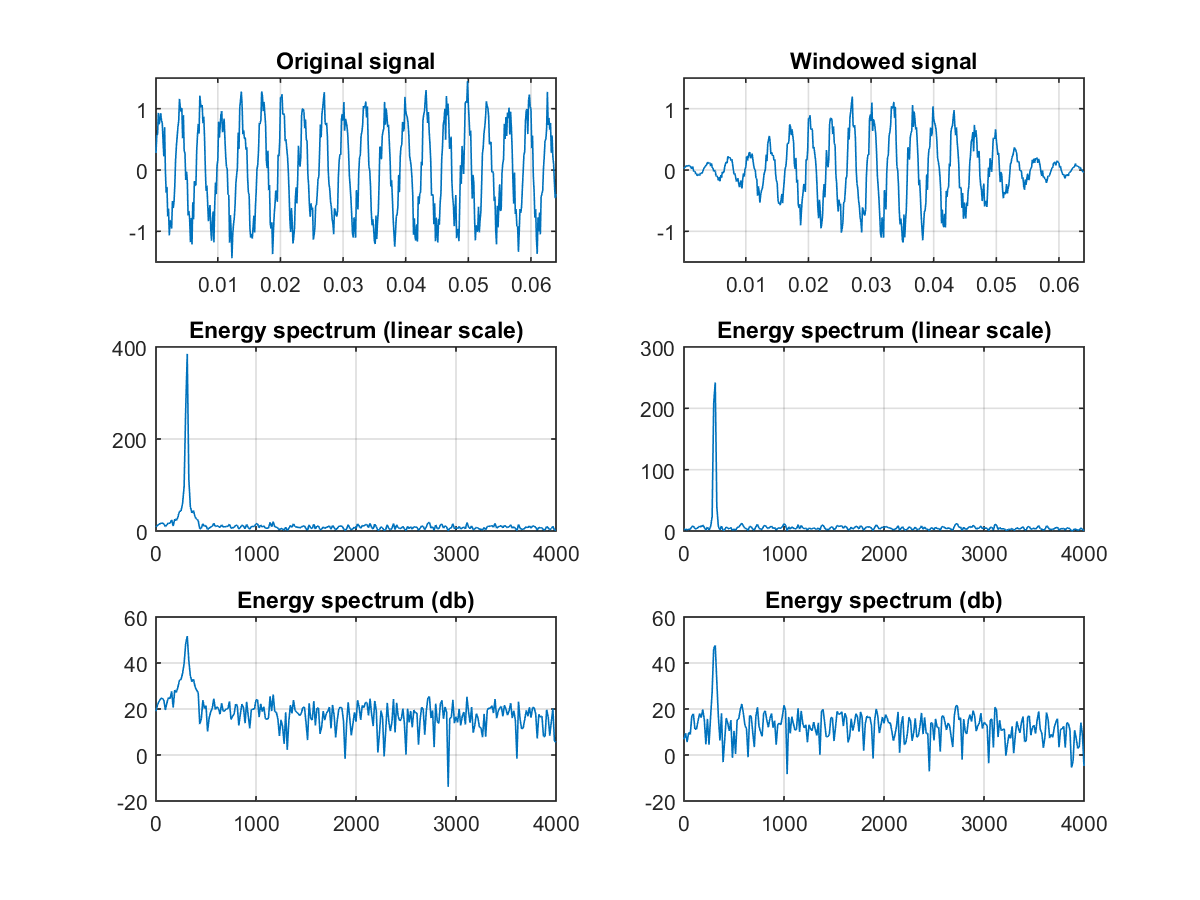

Windowed Signal (Noisy)

Windowed Signal (Speech)

Fast Fourier Transform

由於訊號在時域（Time Domain）上的變化通常很難看出訊號的特性，所以通常將它轉換成頻域（Frequency Domain）上的能量分佈來觀察。不同的能量分佈，就能代表不同語音的特性。所以在 windowing 後，每個音框還必需再經過 FFT 以得到在頻譜上的能量分佈

Triangular Bandpass Filters

• 將能量頻譜能量乘以一組 20 個三角帶通濾波器，求得每一個濾波器輸出的對數能量（Log Energy）
• 這 20 個三角帶通濾波器在「梅爾頻率」（Mel Frequency）上是平均分佈的
• 梅爾頻率代表一般人耳對於頻率的感受度

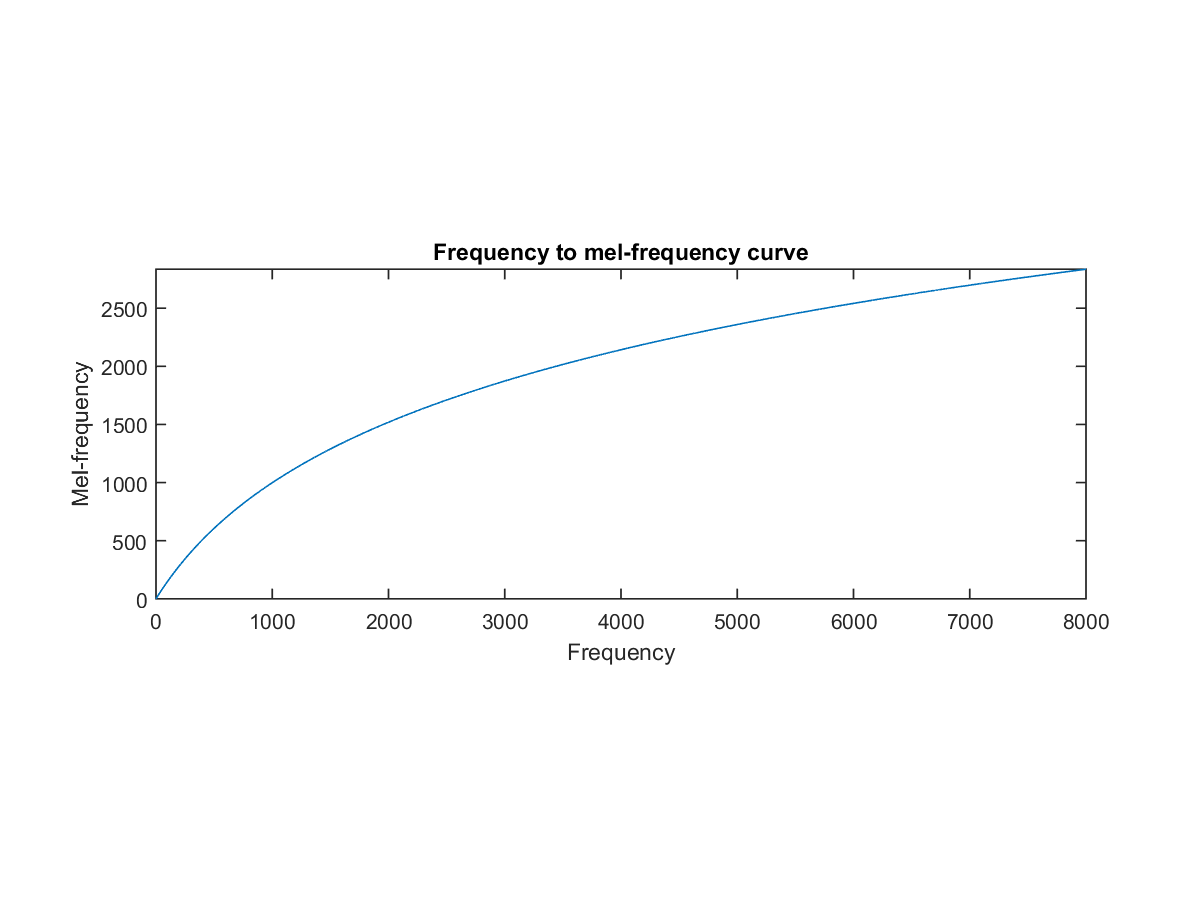

Mel-frequency

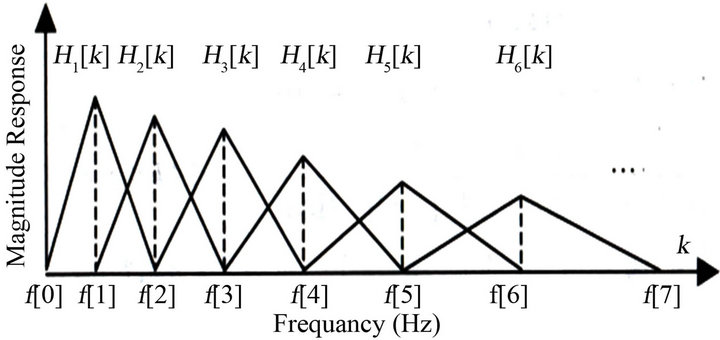

Triangular Filters

Discrete cosine transform

• 將前述的 20 個對數能量 $E_k$ 帶入離散餘弦轉換，求出 $L$ 階的 Mel-scale Cepstrum 參數（$L$ 通常取 12）
• 轉回類似 Time Domain 的情況來看，又稱 Quefrency Domain，其實也就是 Cepstrum

Log energy

一個音框的音量（即能量），也是語音的重要特徵。我們通常再加上一個音框的對數能量，使得每一個音框基本的語音特徵就有 13 維

Delta cepstrum

• 截至目前為止，我們得到了 13 維的特徵
• 實際應用於語音辨識時，我們通常會再加上 delta cepstrum（一階導數），以顯示 cepstral coefficients 對時間的變化
• 再加個二階導數，就得到總共 39 維的 Mel-frequency cepstral coefficients

就這樣，我們得到了 39 維的 MFCC。算是一種放之四海皆準的特徵，在不同的語音處理工作中都可以比較好的發揮其作用。

Reference

• 李琳山 - 語音處理概論 2.0 Fundamentals of Speech Recognition
• 李琳山 - 語音處理概論 7.0 Speech Signals and Front-end Processing
• 張智星 - 音訊處理與辨識 12-2 MFCC

Acoustic Modeling

Acoustic Modeling

聲學模型（Acoustic Model），使用於 HMM 的一個抽象單位，通常一個聲學模型包含數個狀態。我們可以使用音節（Syllables）、音素（Phoneme）甚至單詞（Word）作為一個聲學模型

Phoneme Model

• Monophone
• Biphone
• Triphone

Triphone Model

• A phoneme model taking into consideration both left and right neighboring phonemes $$ 60^3 = 216000 $$
• Very good generalizability and accuracy
• By parameter-sharing techniques, we could make a balance between accuracy/trainability

Parameter Sharing

Clustering by Decision Trees

Take a Look At HMM

hmm...

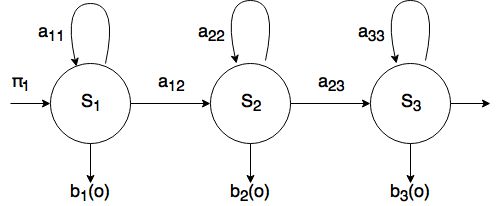

Hidden Markov Model

$ \lambda_{HMM} = (A, B, \pi) $

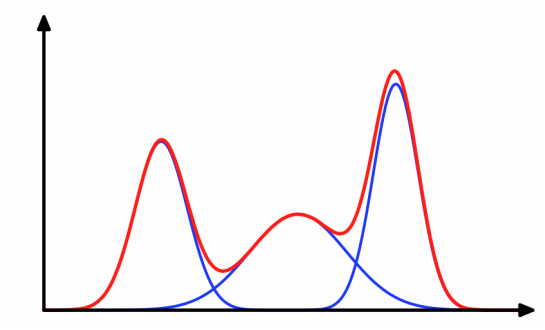

Gaussian Mixture Model

高斯混合模型（GMM）是用多個高斯機率密度函數精確地量化變量分布，是將變量分布分解為若干基於高斯機率密度函數分布的統計模型

Model Hierarchy (Biphone)

Reference

• 張智星 - 音訊處理與辨識 18-3 辨識網路
• 張智星 - 音訊處理與辨識 18-4 聲學模型
• 李琳山 - 語音處理概論 Chapter 5

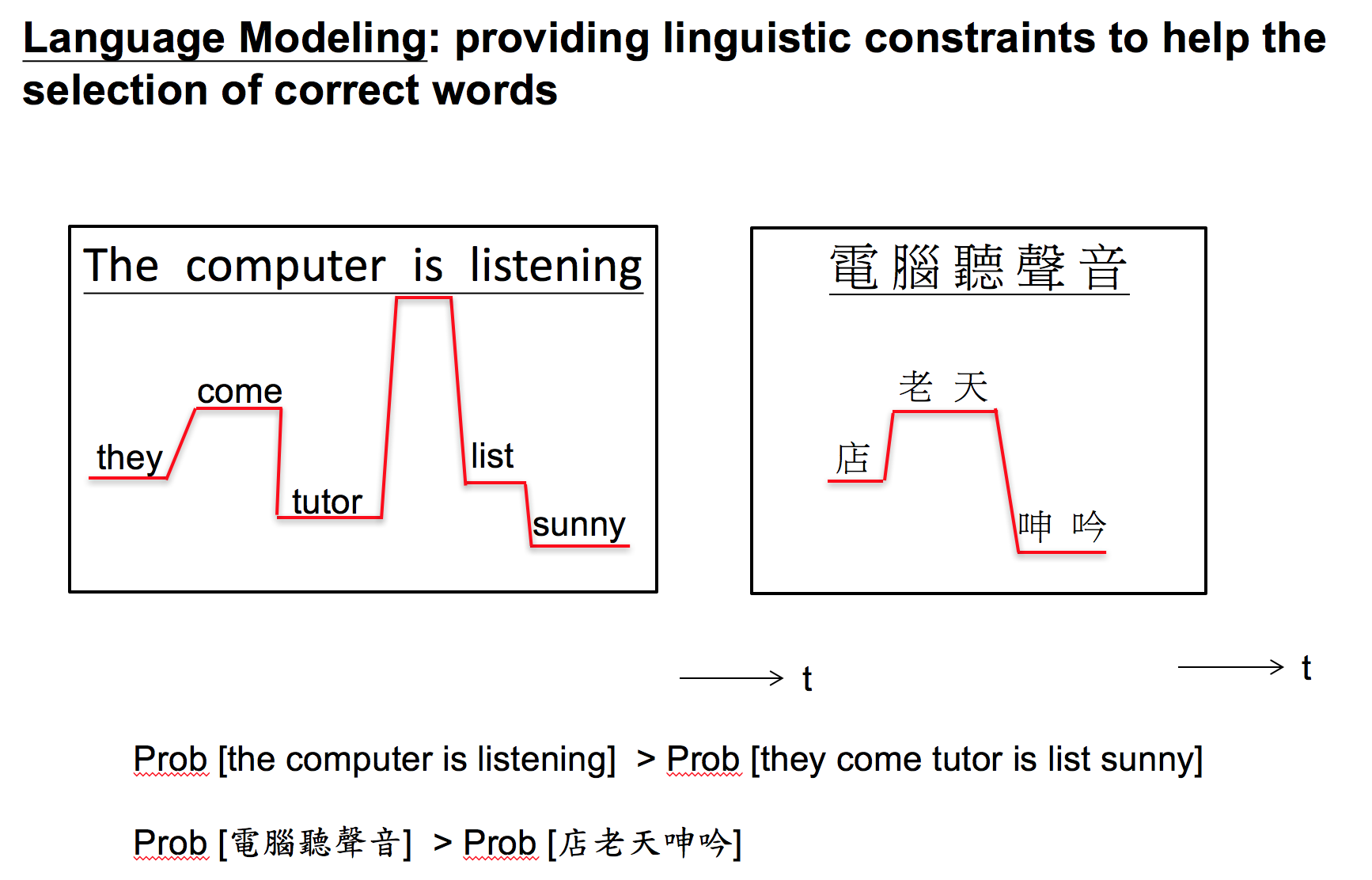

Language Modeling

Entropy

$$ H(S) = - \sum_i{p(x_i) \log_2{p(x_i)}} $$

• e.g. 英文字母大小寫 $$ H(S) = - \sum_1^{52}{\frac{1}{52} \log_2{\frac{1}{52}}} \approx 6bits $$

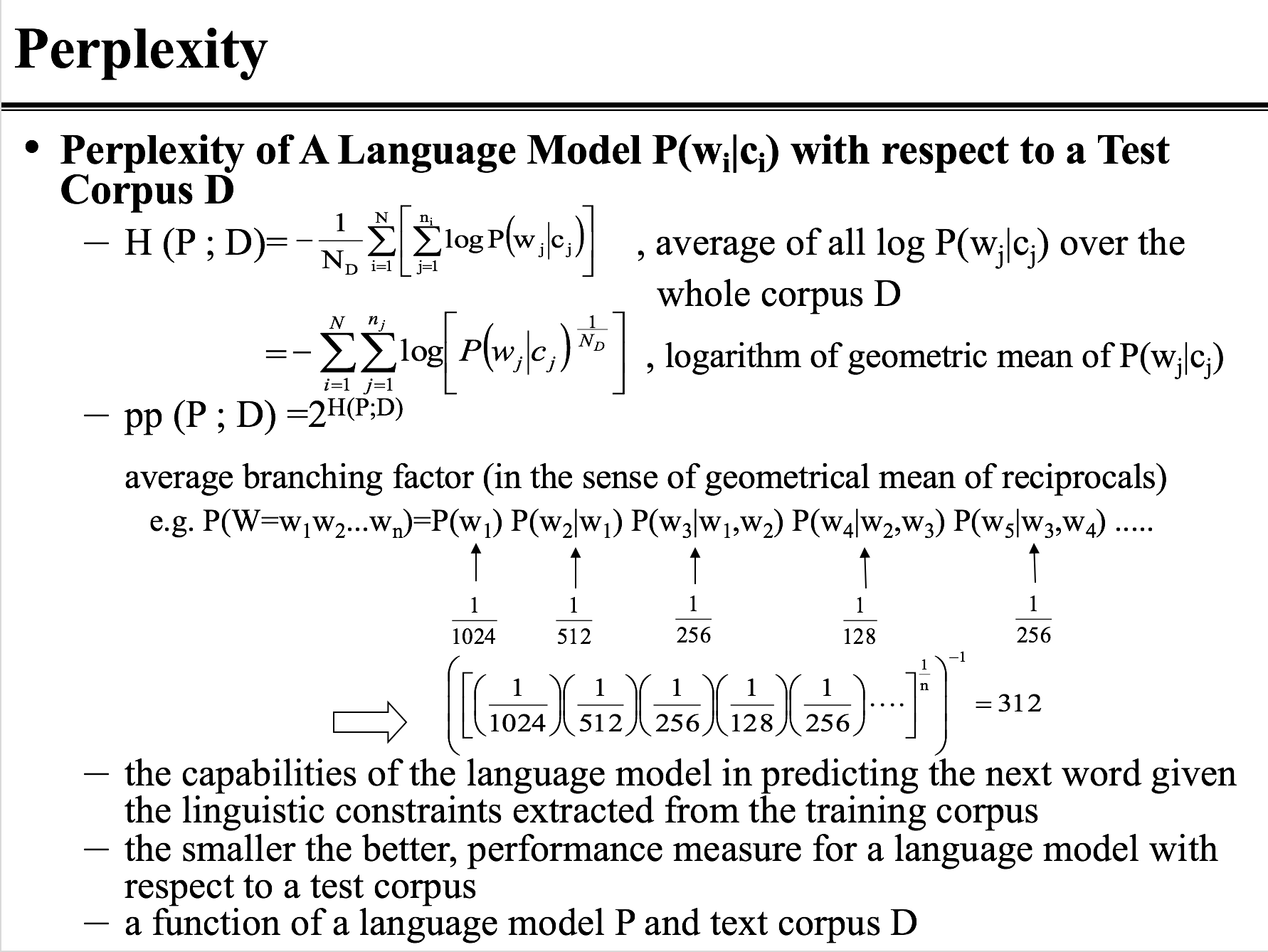

Perplexity

$$ PP(S) = 2^{H(S)} $$

• e.g. 英文字母大小寫 $$ PP(S) = 52 $$

Smoothing

• Add-one Smoothing
• Back-off Smoothing
• Interpolation Smoothing
• Good-Turing Smoothing
• Katz Smoothing

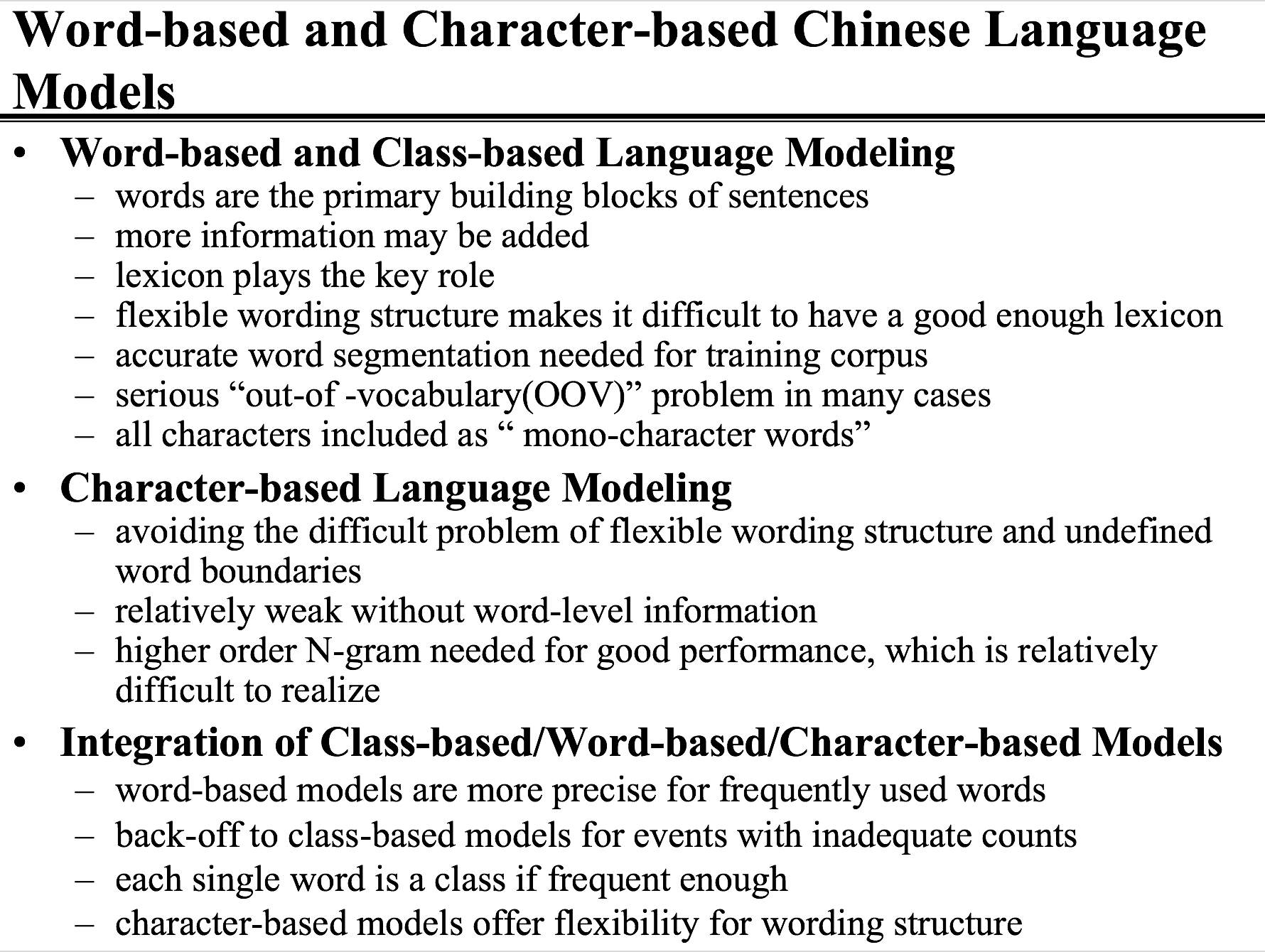

Language Modeling

Reference

• 李琳山 - 語音處理概論 6.0 Language Modeling

Decoding & Searching

Viterbi Algorithm

• Dynamic Programming

Tree Lexicon

From words to sentences

• Intra-word Transition (HMM only)
• Inter-word Transition (LM only)

More Search Algorithms

• Beam Search
• Two-pass Search

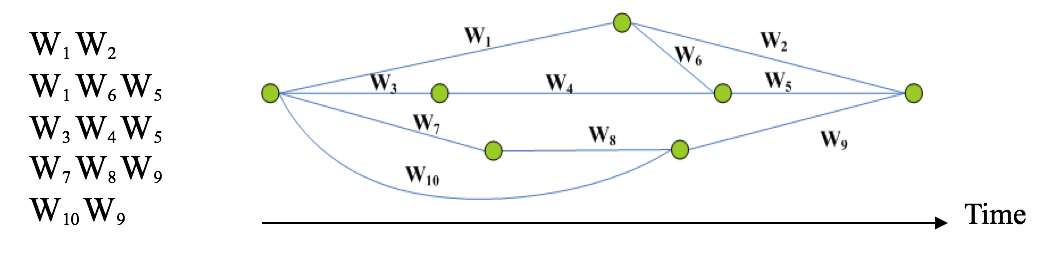

  N-best List and Word Graph


Search Techniques (optional)

• Blind Search Algorithms (BFS, DFS)

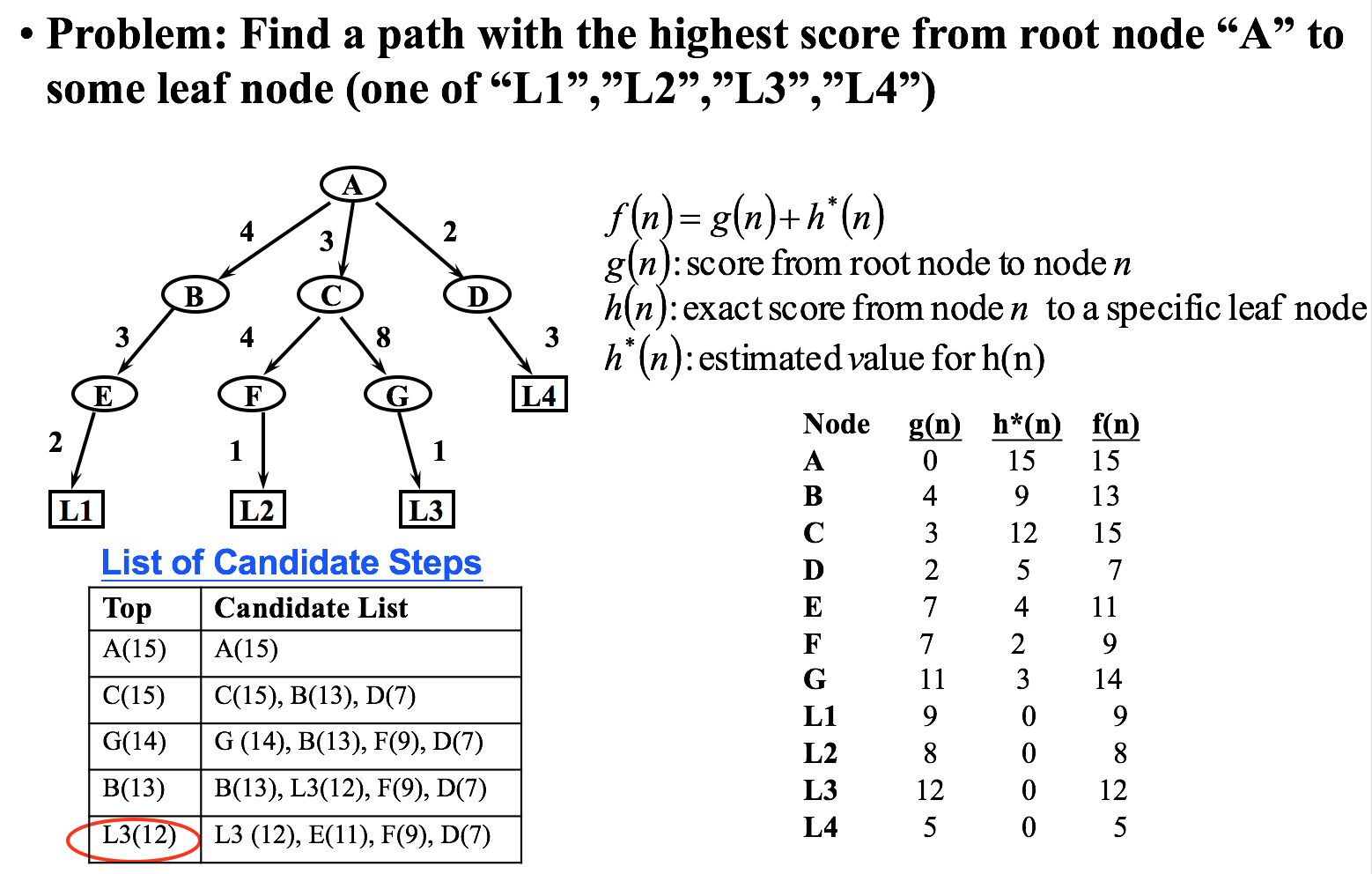

• Heuristic Search

Reference

• 李琳山 - 語音處理概論 8.0 Search Algorithms for Speech Recognition
